托盘搬运系统

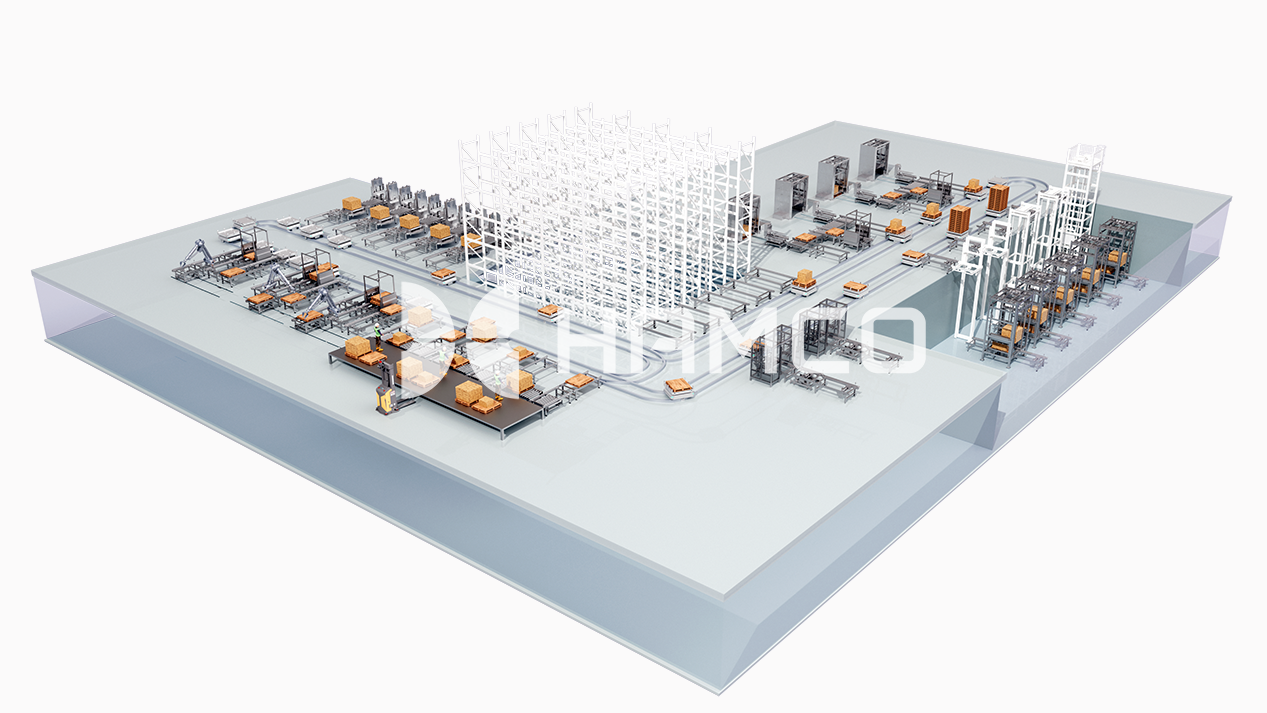

托盘搬运系统作为通用智能搬运系统中重要的子系统之一,主要由链条输送机、滚筒输送机、顶升移载机、拆码盘机及子母托盘拆叠机、托盘垛整形机等设备组成。公司的托盘搬运系统采用参数化设计理念和模块化生产方式,可快速响应用户的各类使用需求,并根据实际场景实现灵活组合,具有高稳定性、易安装维护性等特点。

链式输送机

滚筒输送机

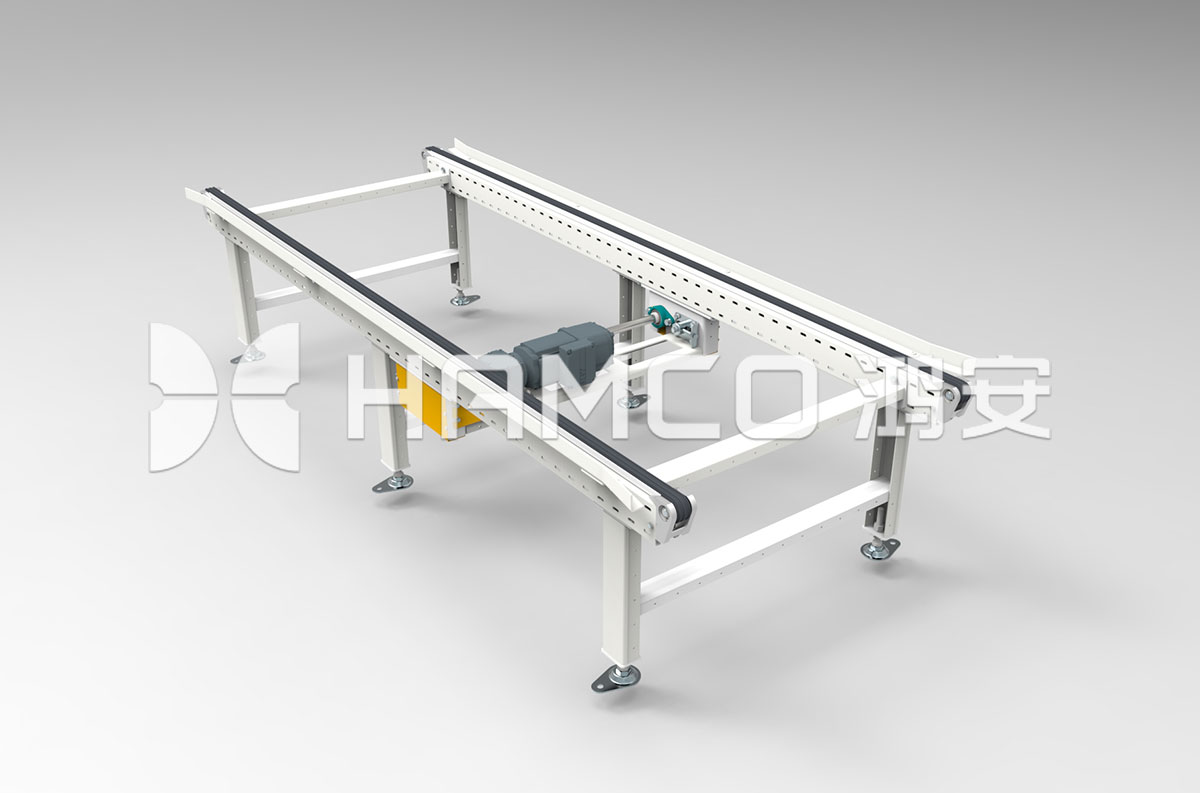

由机架组件、驱动组件、支腿组件、传感器组件等部件组成,以链条作为牵引和承载体输送物料,输送链条沿着机架上的托条前行实现货物的输送功能。

1.最大载重:3,000kg

2.最大输送速度:30m/min

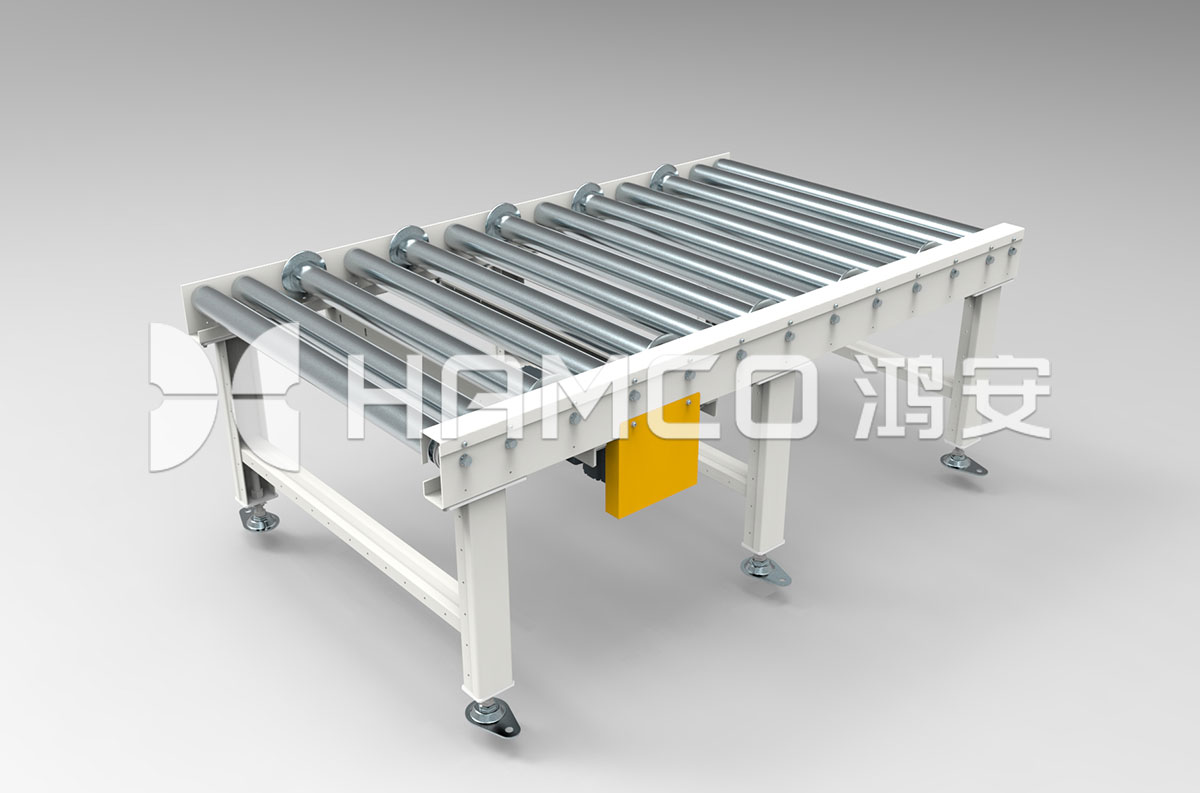

由无动力滚筒、机架组件、驱动组件、支腿组件等部件组成,驱动架上的减速电机通过链条驱动无动力滚筒转动,依靠滚筒与物品间的摩擦力实现货物的输送功能。

1.最大载重:2,000kg

2.最大输送速度:30m/min

移载输送机

子母托盘拆叠机

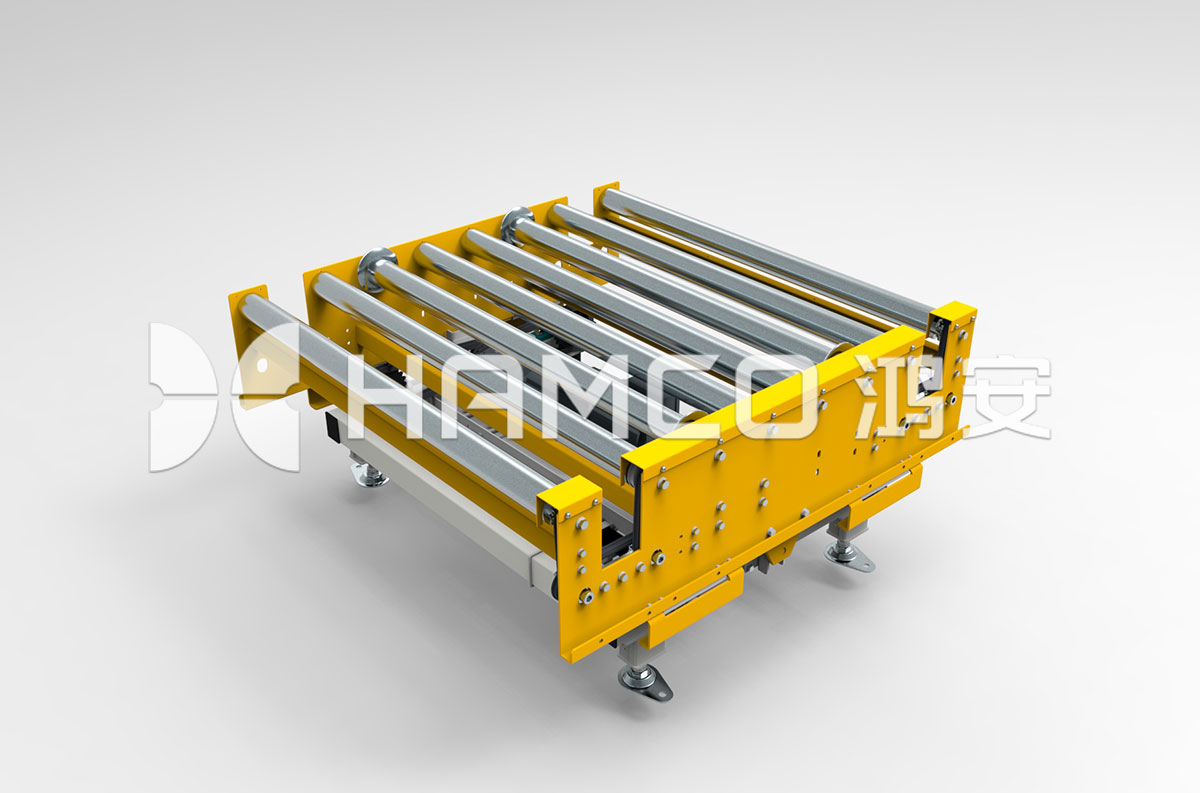

由上部的移载单元(链条输送机或滚筒输送机)和下部的顶升部分组成,主要用于改变货物输送方向,将货物送入或移出主输送线。

1.最大载重:2,000kg;

2.最大输送速度:30m/min

3.最大升降时间:3.8s

可对母托盘准确定位,可实现子母托盘自动拆分、叠垛功能,将码好产品垛的子托盘自动叠放到母托盘上或把子托盘从母托盘上分离开,提高托盘输送系统的自动化程度。

1.最大载重:1,500kg

2.最大拆叠能力:60 托/小时

地牛垂直输送机

拆码盘机

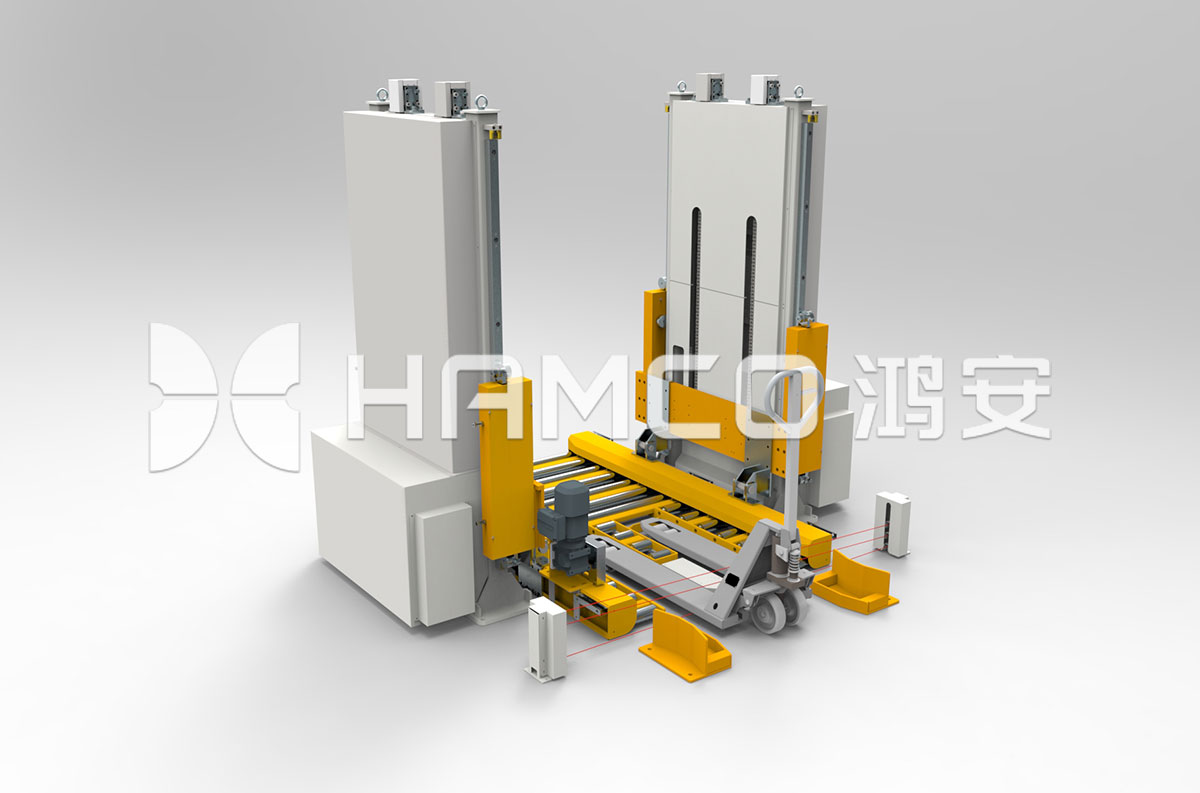

由升降机构和输送机构组成,实现托盘从地面到指定高度的相互输送。用于手推车、电动推车、AGV等搬运设备与其他输送设备对接。

1.最大载重:1,500kg

2.最大升降速度:12m/min

3.最低输送高度:70mm

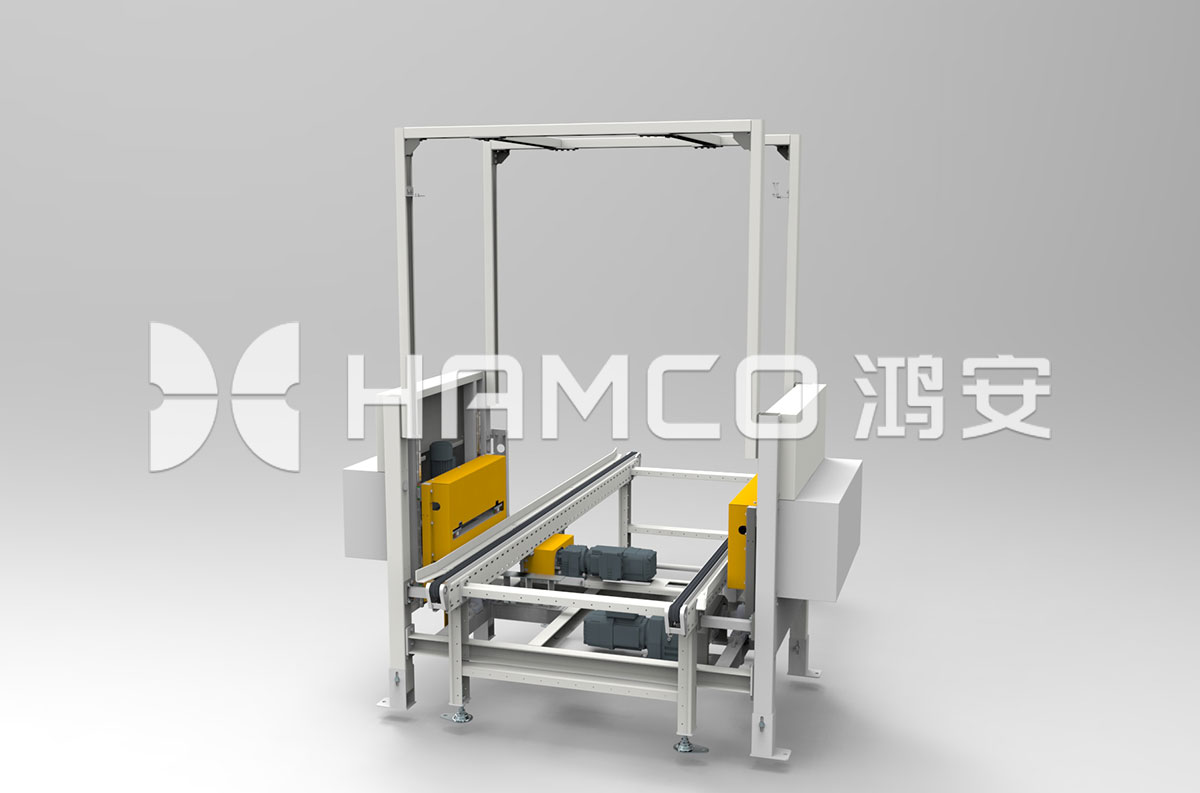

由固定机架、伸缩叉机构、升降机构等构成,用来将主输送线中送入的单个空托盘进行码垛或将托盘垛拆分成单个托盘再输出至输送线的设备。

1.最大载重:800kg

2.拆/码能力:15 秒/件

托盘垛整形机

旋转输送机

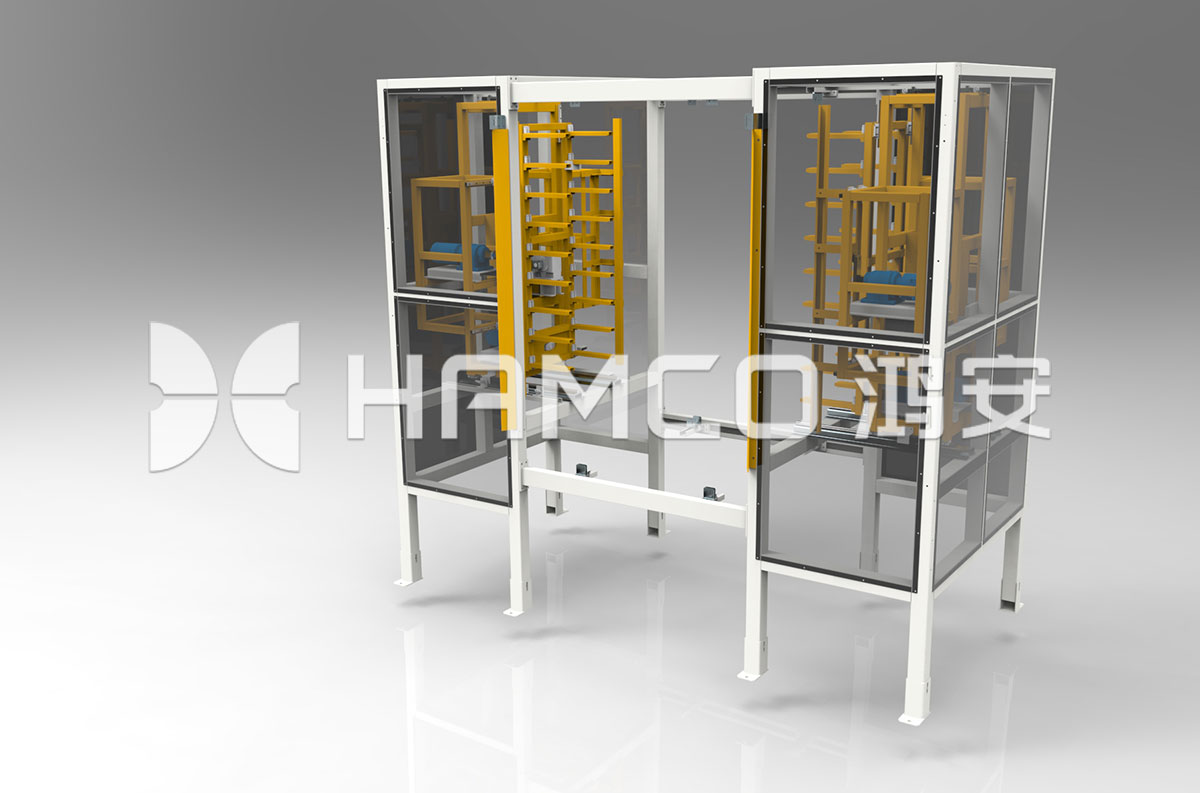

托盘垛整形机由固定机架、托盘叉组、前后平移机构、左右平移机构、升降机构及传感器检测机构等组成,由型材和钣金件制成的立柱、横档、拉杆等组成框架主体,由驱动电机驱动摆臂,带动整形板运行,整形板上分布有两列叉子,可以实现整形板的前后、左右平移及升降动作,实现各种材质托盘货物的整形功能。

1.最大载重:500kg

2.最大整形能力:90 垛/小时

由输送单元、旋转单元、机架组成,实现货物的转向输送功能。

1.最大载重:2,000kg

2.90 度转向时间:6s

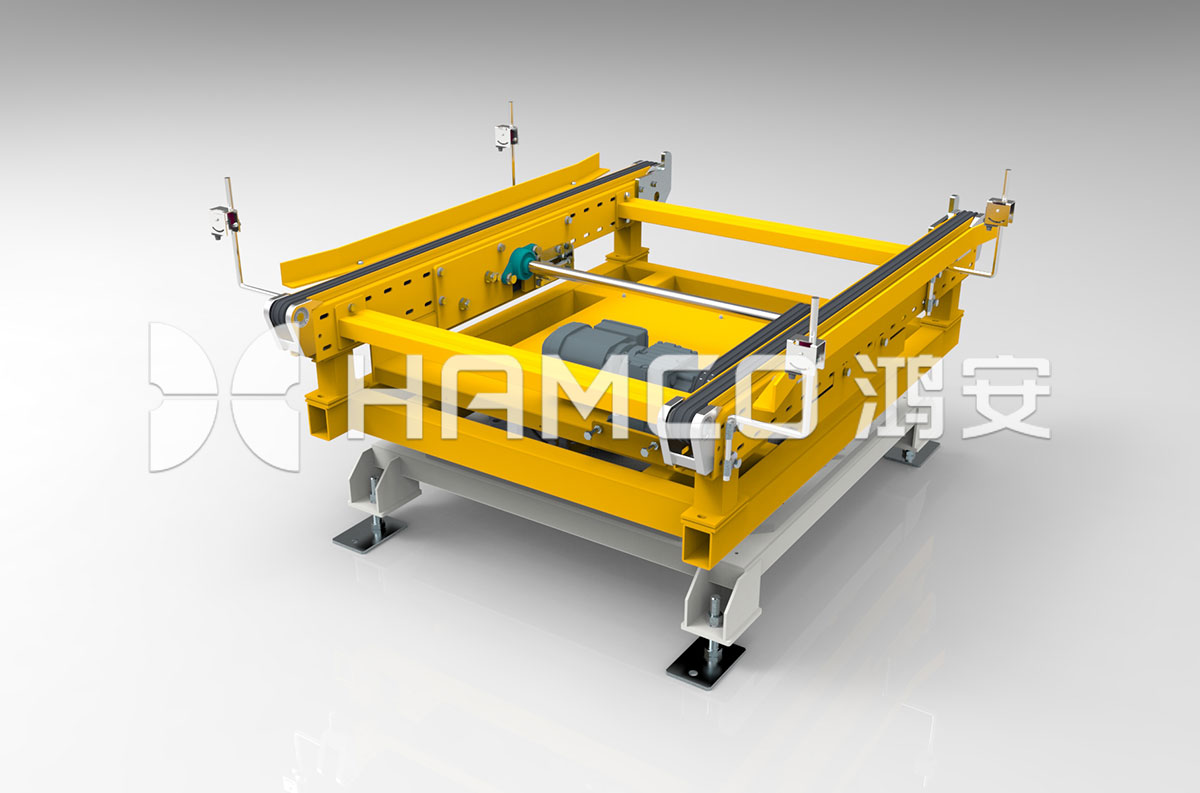

伸缩输送机

自走输送机

由输送单元、机架、伸缩机构组成,通过输送单元的伸出或缩回,实现货物跨隔断区域的输送。

1.最大载重:2,000kg

2.最大伸缩行程:300mm

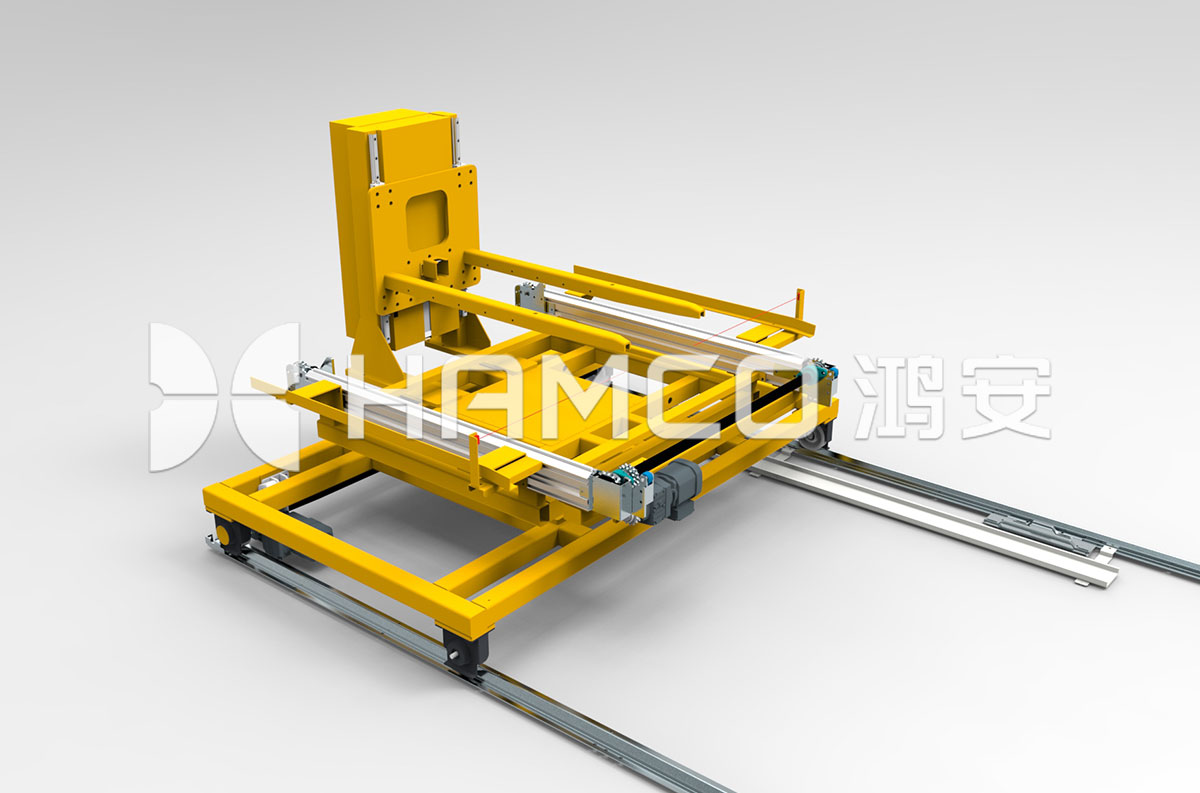

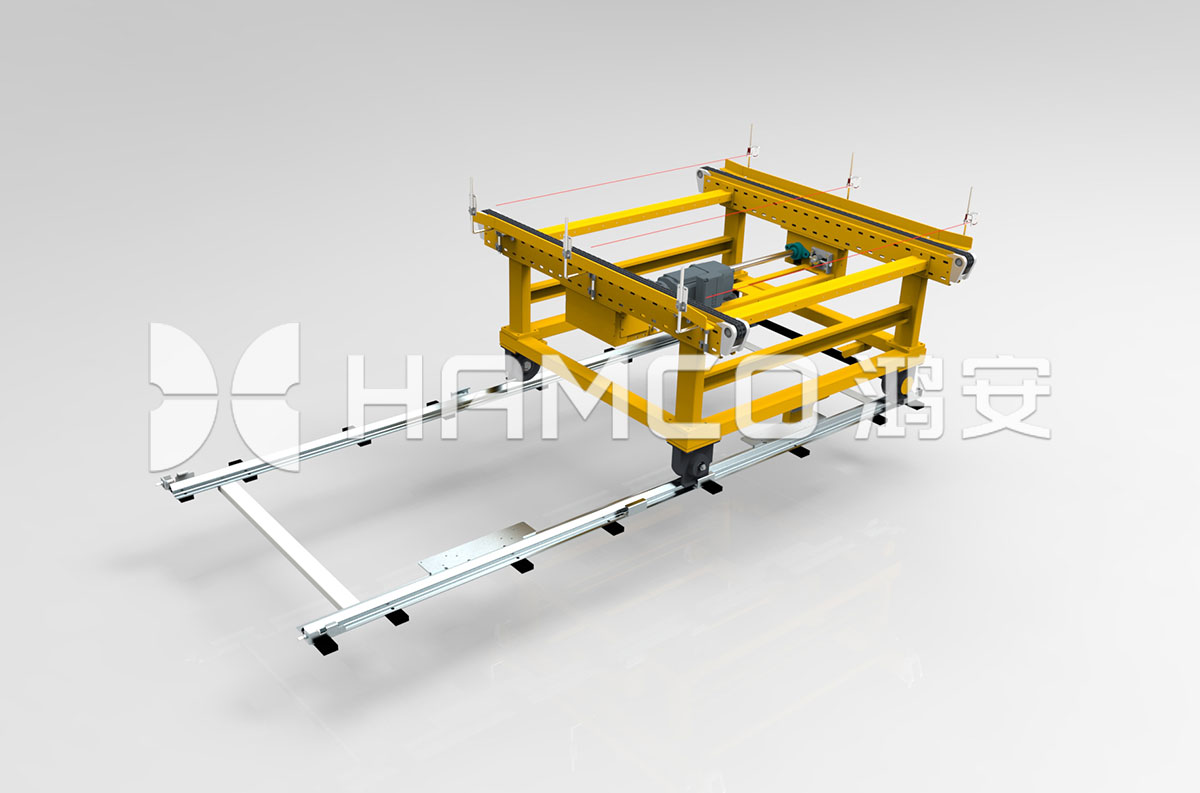

由输送单元、行走单元、轨道单元组成,实现货物的平移输送功能。

1.最大载重:2,000kg

2.最大行走速度:24m/min
